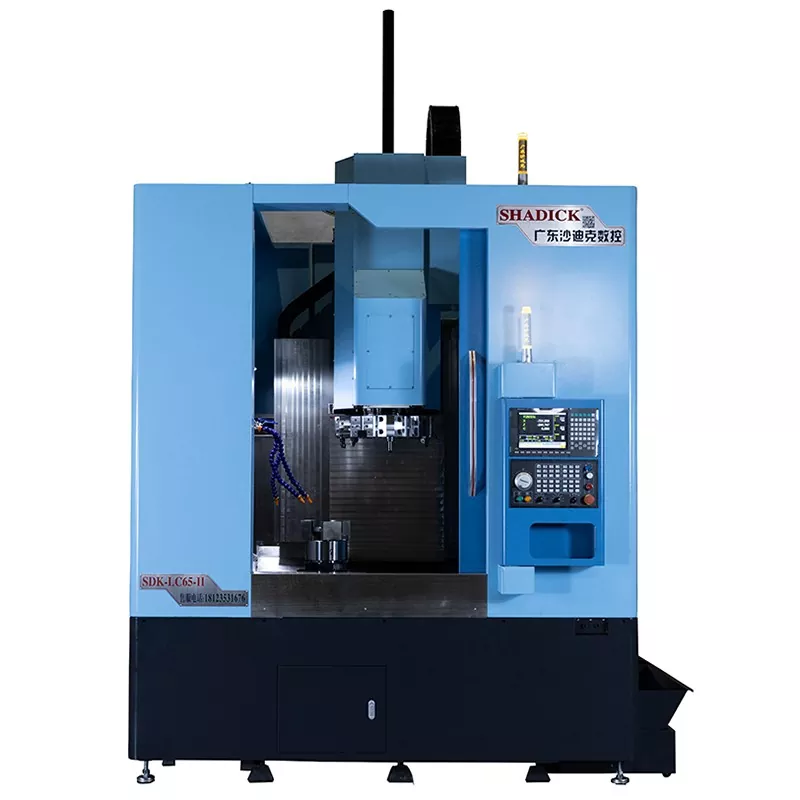

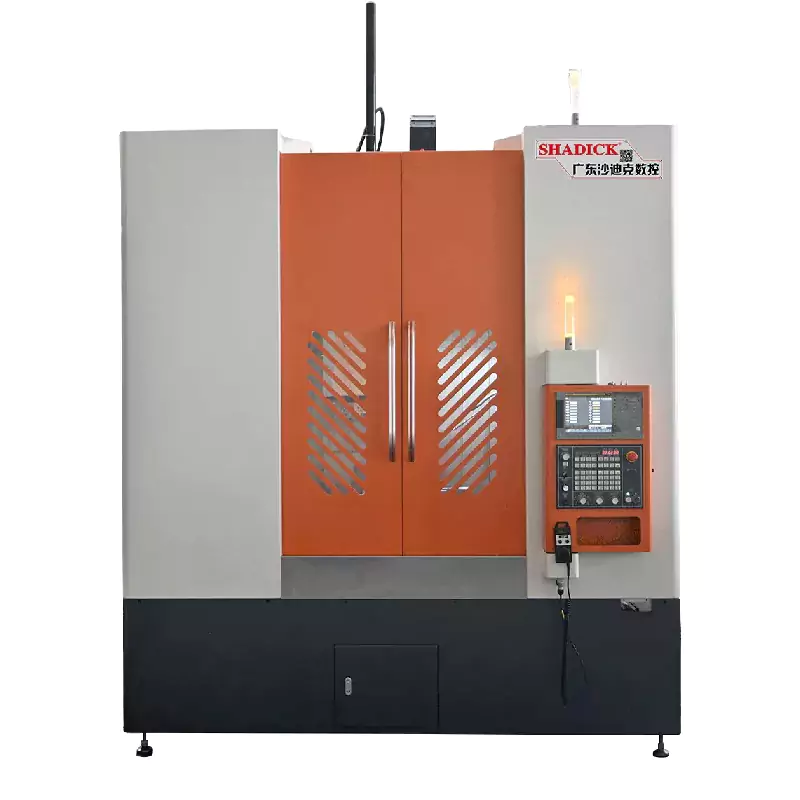

80 şaquli CNC dəzgahları

80 şaquli CNC dəzgahları multi ox nəzarəti ilə təchiz olunmuşdur ki, bu da mürəkkəb iş parçaları çox yönlü emal ehtiyaclarına çevik şəkildə uyğunlaşır. Workbench mövqeyi intuitivdir, proqramlaşdırma sadədir və operatorlar üçün emal əməliyyatları və proqram düzəlişlərini yerinə yetirmək üçün əlverişlidir. Müxtəlif sahələrin emal ehtiyaclarını ödəmək üçün metal, metal olmayan və s. O cümlədən müxtəlif materialları idarə edə bilər.

Sorğu göndərin

Məhsul təsviri

Sabit emal: İş parçası təbii olaraq yüksək dəqiqlikli işlənməsini təmin etmək üçün sabit bir kəsici halqasını təmin edən cazibə qüvvəsi ilə yerləşdirilir. Alman Schott Turret, 80 şaquli CNC dəzgahları ilə cütləşdirilmiş yüksək dəqiqlik, dəqiq yerləşdirmə və güclü sərtliyə malikdir.

Həm baltalar (xz), altı ağır sürgülər tərəfindən dəstəklənən 50 mm-lik vida çubuqları və 50 mm vida çubuqlarından istifadə edərək ağır roller parçalarından istifadə edir

Böyük xarici diametr və ağır çəkilər olan hissələrin işlənməsi üçün uyğundur.

Dəzgah bazası, yüksək sərtlik, deformasiyanın və hərəkətin təsirini azaltmaqla təxminən kvadratdır.

Məhsul parametri (spesifikasiyası)

Emal gücü	Lc60	Lc80
Yataq gövdəsini fırlatmaq	Φ700	Φ850
Ən böyük diametrli emal	Φ600	Φ800
Mırlatmaq
Burnu	A2-8	A2-11
Bar diyaframı	Φ86	Φ60
Mili sürəti	0-2000
Mexaniki dəqiqlik
Təkrar mövqe dəqiqliyini təkrarlayın	± 0.008
Mili atəş	≤0.008 / 100mm
Miras	≤0.008 / 100mm
X, Z Crosshair	≤0.008 / 100mm
X / Z Axis sürətli hərəkət edir	24 m dəqiqə
Eksenel vuruş
X-Axis vuruşu	500 mm
Z-Axis vuruşu	750 mm
Avtomobil gücü
Spindle (servo) və motor	15 kVt
X ox (servo) və motor	2.9 kVt
Z Axis (servo) və motor	2.9 kVt
çırpınmaq
çırpınmaq	380 alət qabı olan 8 iş stansiyası
Digər
Ağırlıq	9000 kq	11000 kq
Mexaniki ölçülər	2450 * 2330 * 2650

Məhsul şənliyi və tətbiqi

Şaftlar, dişli, təkərlər və s. Kimi ağır və böyük hissələrin emalı, ağır maşın istehsalı, mədən və neft hasilatı kimi sənayelərdə geniş istifadə olunur. Aerokosmik komponentləri kimi yüksək dəqiqlik tələb edən sahələr, son dərəcə yüksək emal dəqiqliyi və səth keyfiyyətini tələb edir. Böyük kalıp və avadanlıq komponentlərinin istehsalı: Kalıp istehsalı və elektrik enerjisi istehsalı kimi böyük komponentlərin mürəkkəb formalar və yüksək dəqiqlik tələblərinə cavab verir.
