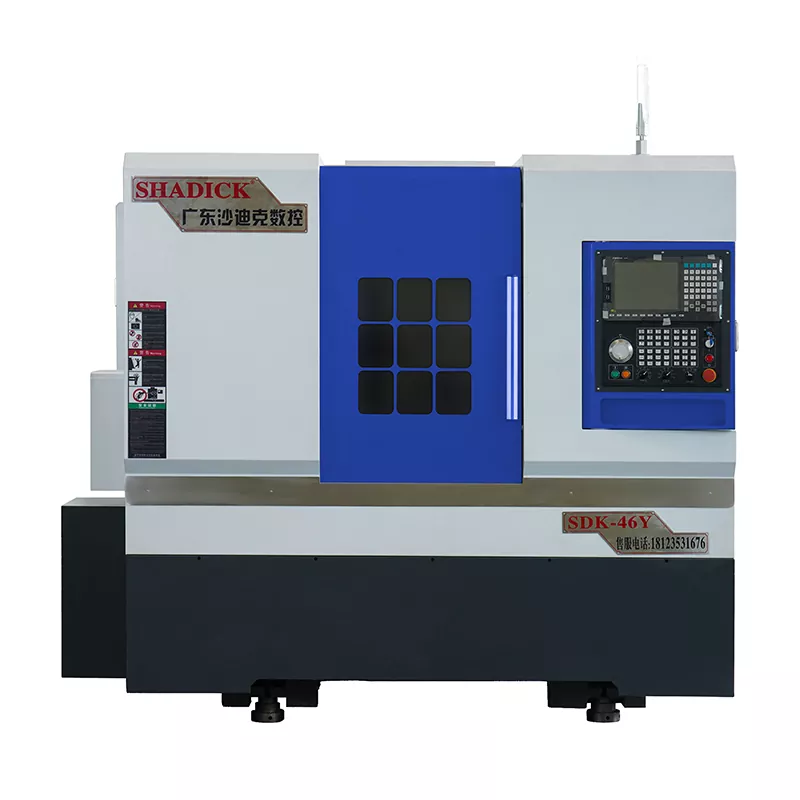

46 quyruq kavrası növbəsi kompozit cnc maşın

46 quyruqstock növbəsi ilə Mill Kompozit CNC Machine, çevirmə sənayesində, çevirmə, freze, qazma, tıqqıltı funksiyalarını birləşdirərək, tək quraşdırma ilə birdən çox tapşırıqların tamamlanmasına imkan verir. Dönüşçü mərkəzimiz, ənənəvi emal üsullarından istifadə edərək yüksək səmərəli və dəqiqliklə əldə etmək çox vaxt çətin olan incə hissələr və mürəkkəb əyri səthlər kimi mürəkkəb hissələr, mürəkkəb hissələri emal etmək üçün xüsusilə uyğundur.

Sorğu göndərin

Məhsul təsviri

46 quyruq kavkası dönmə dəyirmanı kompozit CNC maşın eyni zamanda dönmə, freze, qazma, tıqqıltı, hobbing və yuva kimi çox prosesli növbəli dəyirman mürəkkəb funksiyalarına nail ola bilər.

Spindle'nin C-Axis, davamlı indeksləmə (0.01 dərəcəyə qədər dəqiqliklə) (indeksləmə dəqiqliyi ilə) yüksək qətnamə maqnit halqası kodlayıcısı ilə təchiz edilmişdir. K-Axis yerləşdirmə dəqiqliyini və yüksək etibarlılığını təmin etmək üçün dəzgahla koaksial olaraq yığılır.

Tamamilə qapalı bir qoruyucu dizayn qəbul edir, bu da vintlər, bələdçilər və rulmanlar kimi vacib komponentləri effektiv qoruyur. Estetik cəhətdən xoş, sabit və davamlıdır.

Tayvan Sintec əməliyyat sistemindən istifadə edir ki, bu da yüksək sürətli işləmə zamanı sürətli yerləşdirməyə imkan verir, indeksləmə səmərəliliyini və dəqiqliyini effektiv şəkildə yaxşılaşdırır.

Məhsul parametri (spesifikasiyası)

Emal gücü	46y
Yataq gövdəsini fırlatmaq	Φ450
Ən böyük diametrli emal	Φ350
Mırlatmaq
Burnu	A2-5
Bar diyaframı	Φ46
Mili sürəti	0-6000
Mexaniki dəqiqlik
Təkrar mövqe dəqiqliyini təkrarlayın	± 0.005
Mili atəş	≤0.005 / 100mm
Miras	≤0.005 / 100mm
X, Z Crosshair	≤0.005 / 100mm
X / Z Axis sürətli hərəkət edir	24 m dəqiqə
Quyruq oturacağı səyahət
Quyruq kolununun spesifikasiyası	Mo'nin 5 #
Quyruq oturacağı səyahət	370 mm
Quyruq oturacağı hərəkəti metodu	sürüşmə
Chuck-in ən yaxşı məsafəsi	450 mm
Quyruq oturacağı təzyiq aralığı	5-20 kiloqram
Hərtərəfli marşrut	120 mm
Quyruq oturacağı quruluşu	Həssas Qollu Növü
Eksenel vuruş
X-Axis vuruşu	250 mm
Z-Axis vuruşu	510 mm
Y-ox vuruşu	± 35 mm
Avtomobil gücü
Spindle (servo) və motor	7.5 kVt
X ox (servo) və motor	3.1kw
Z Axis (servo) və motor	3.1kw
Y ox (servo) və motor	2.4 kVt
Güclü baş motoru	5.5 kVt
15- Stansiya Güc Turreti (BMT40)	Çin Tayvan, Çin King CNC
Güc rəhbəri 0 - dərəcəsi	2
Güc rəhbəri 90 - dərəcəsi	2
Digər
Ağırlıq	3600 kq
Mexaniki ölçülər	2850 * 1780 * 2040

Məhsul şənliyi və tətbiqi

Tailstock ilə növbə dəyirmanı kompleksi, dönmə və freze funksiyalarını birləşdirən və müxtəlif iş piyonlarının emalını dəstəkləmək üçün quyruq dəsti cihazına malikdir. Bu 46 quyruq kursulu dövrü kompozit CNC Maşın yüksək dəqiqliyi, yüksək səmərəliliyi və işləmə kompleks formalı iş parçaları emal etmək imkanlarını çox sahədə geniş istifadə edir.

İstehsal məlumatları

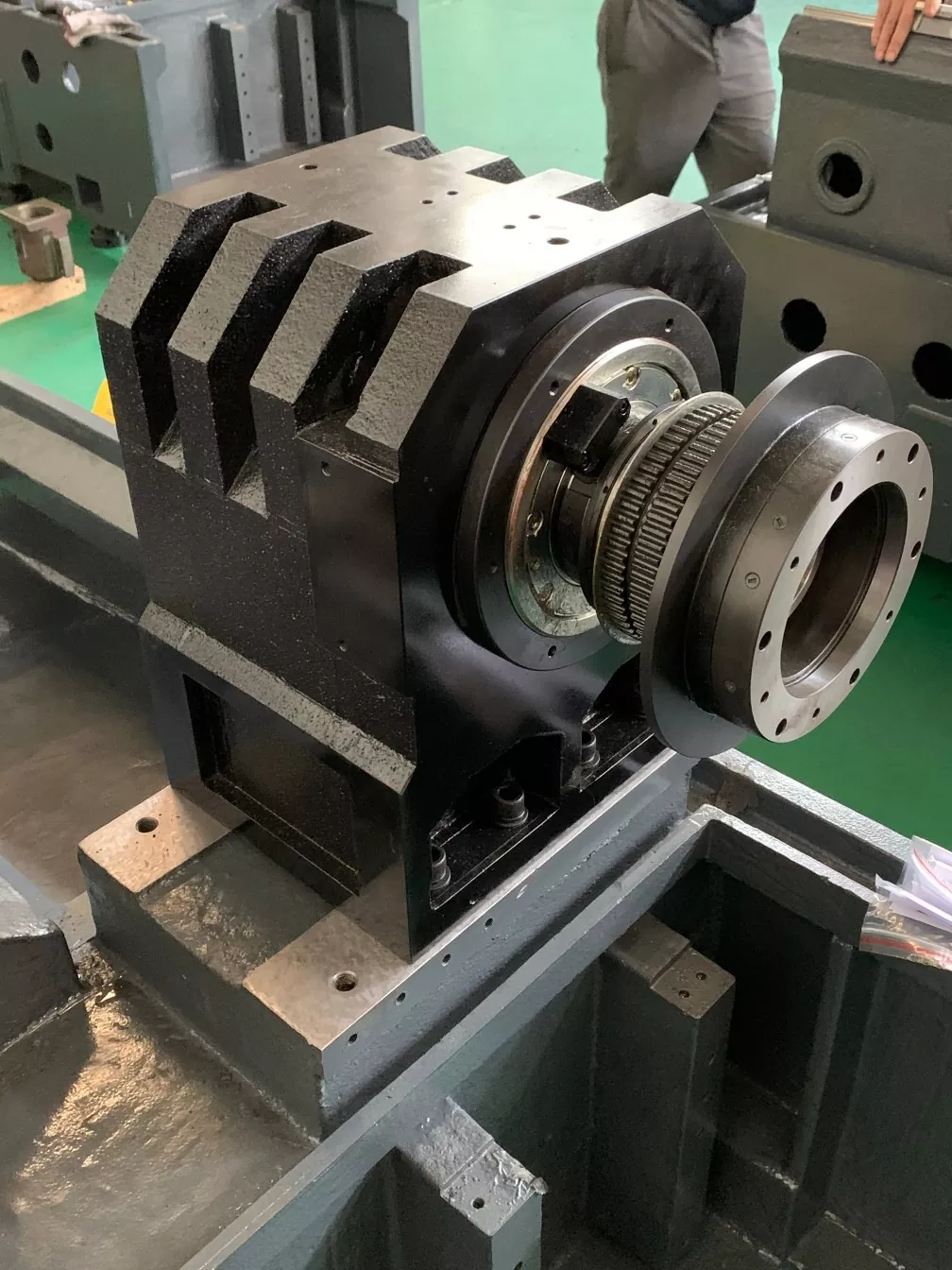

46-tailstock növbəsi mill kompozit CNC maşın daxili quruluşu.

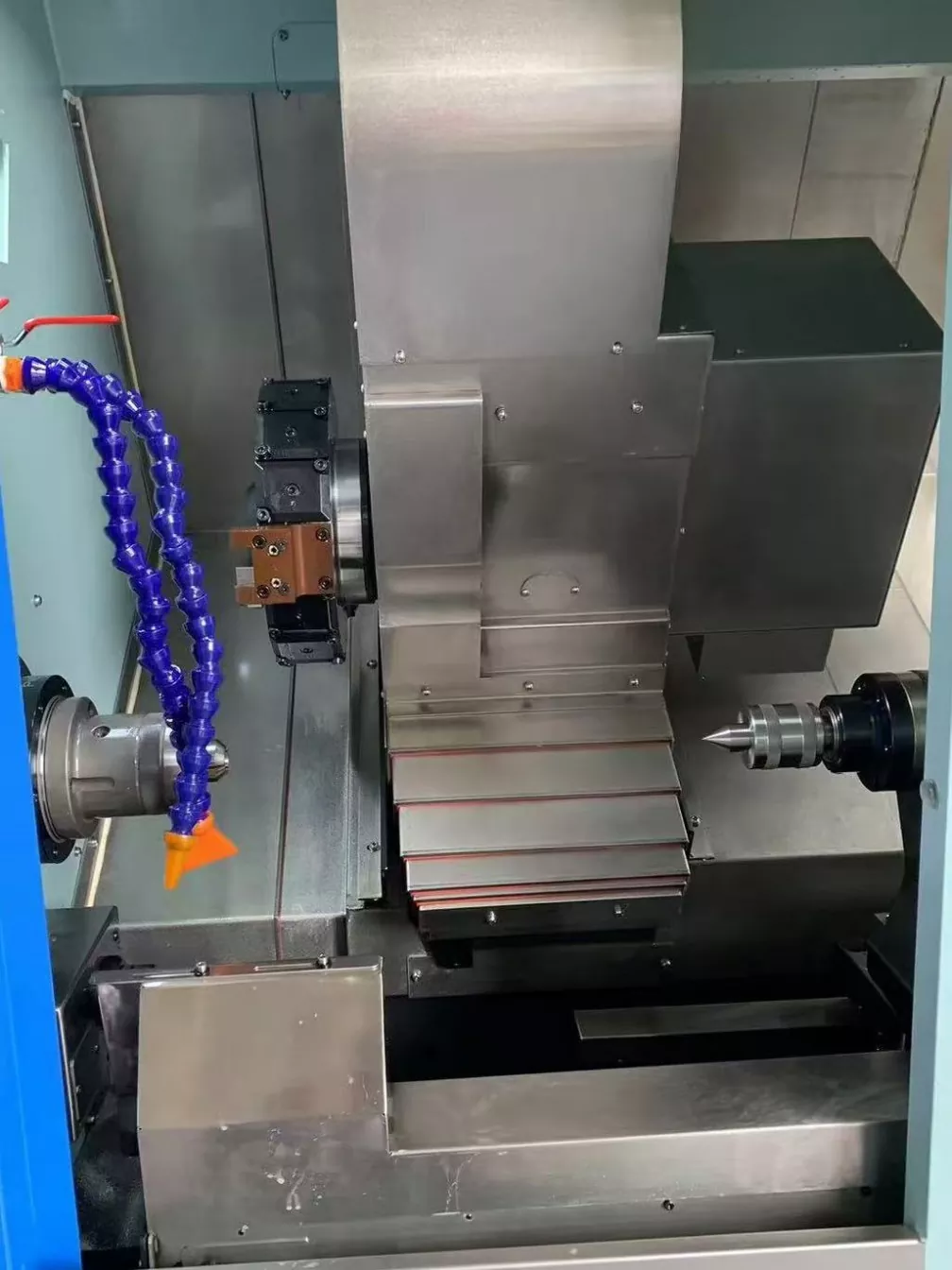

15 stansiya güc turnatı daha çox alət yükləyə bilər. Mürəkkəb hissələr emal edərkən alətləri tez-tez dəyişdirməyə ehtiyac yoxdur, bu da alət dəyişdirmə nəticəsində yaranan və emal səmərəliliyini yaxşılaşdırır.
