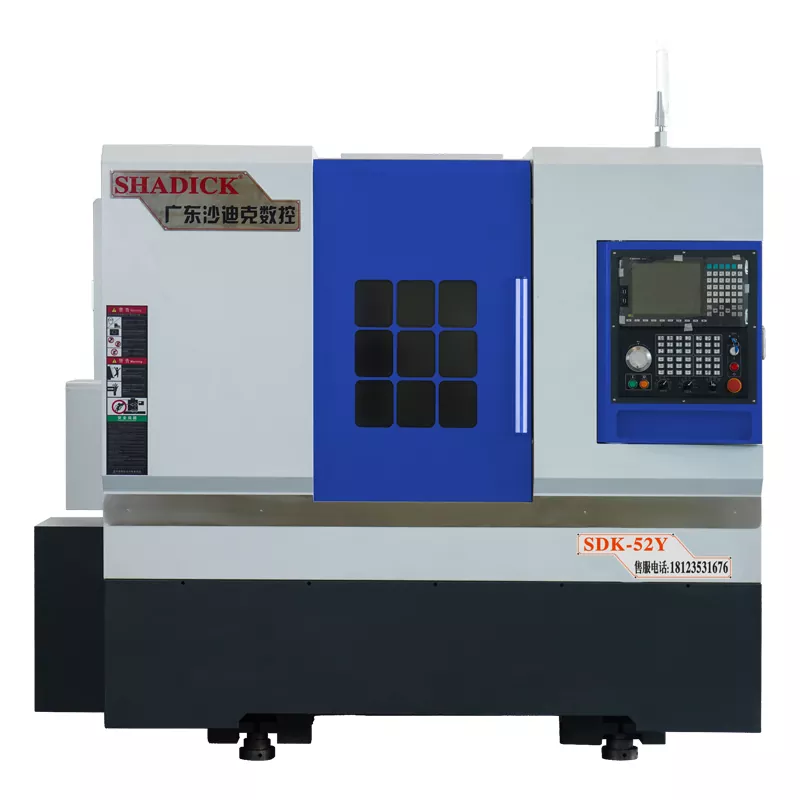

52-tailstock turn-dəyirman kompozit cnc maşın

Shadick 52-Tailinq Dəyirmi Mill Kompozit CNC Maşın, müştəri ehtiyaclarına uyğun olaraq adi və ya proqramlaşdırıla bilən hidravlik quyruq dəsti ilə çevik şəkildə konfiqurasiya edilə bilər. Adi hidravlik quyruğu işlətmək asandır, lakin onun rahatlığı və dəqiqliyi məhduddur; Proqramlaşdırıla bilən hidrolik quyruğu, digər tərəfdən, mürəkkəb tələblərə cavab verən yüksək dəqiqlik və çevik emal etmək üçün qabaqcıl proqramlaşdırma nəzarətinə güvənir.

Sorğu göndərin

Məhsul təsviri

Shadick 52-Tail-tipli Turn-Mill Kompozit CNC maşınının güc turnetinin y oxu, dəqiq və yüksək sərtliyi əhəmiyyətli dərəcədə yaxşılaşdıran iki xətti bələdçi və ya cüt sərtləşdirilmiş təlimatlar tərəfindən idarə olunur.

Proqramlaşdırıla bilən hidravlik quyu dəsti ilə təchiz edilmişdir. Bir düyməni yalnız bir düyməni basmaqla, iş planlarını sıxışdırmağı asanlaşdıraraq quyruğunu uzada və ya geri çəkə bilərsiniz. İki pilləli idarəetmə (sürətli və yavaş) var.

Dönmək, freze, qazma, tıqqıltı və s. Üçün oxlu əlaqələndirici işləmə funksiyası var və hissələrin bitmə və tıqqıltı hissələrini doldurmaq və tıqqıltı etmək.

Güc Turreti yüksək sərtlik hissələrində istifadə edilə bilər. Həqiqi Y oxu güc rəhbəri, make kompleks hissələrində növbə dəyirmanı mürəkkəb funksiyası ilə birləşdirilə bilər.

Çelik və paslanmayan polad hissələrində böyük miqyaslı dəqiq bir emal edə bilər, eləcə də qazma və mili uclarına vurur. Bir quyruğu olan maşın uzun şaft hissələri emal edə bilər.

Qazma, tıqqıltı və freze mənzilləri kimi funksiyaları yerinə yetirə biləcək bir güc alət funksiyası funksiyası mövcuddur, dəqiq qazma və müxtəlif şaft hissələrinin freze edir.

Güc başlığının 5.5 kVt gücünə malikdir və özünü tərkibli soyutma sistemi ilə təchiz edilmişdir. Onun maksimum fırlanma sürəti dəqiqədə 8000 inqilaba çata bilər. Siqnalı aşınmadan və ya tetiklemek olmadan 24 saatlıq emal edə bilər.

Məhsul parametri (spesifikasiyası)

Emal gücü	52Y
Yataq gövdəsini fırlatmaq	Φ500
Ən böyük diametrli emal	Φ350
Mırlatmaq
Burnu	A2-6
Bar diyaframı	Φ52
Mili sürəti	0-6000
Mexaniki dəqiqlik
Təkrar mövqe dəqiqliyini təkrarlayın	± 0.005
Mili atəş	≤0.005 / 100mm
Miras	≤0.005 / 100mm
X, Z Crosshair	≤0.005 / 100mm
X / Z Axis sürətli hərəkət edir	24 m dəqiqə
Quyruq oturacağı səyahət
Quyruq kolununun spesifikasiyası	Mo'nin 5 #
Quyruq oturacağı səyahət	420mm
Quyruq oturacağı hərəkəti metodu	sürüşmə
Chuck-in ən yaxşı məsafəsi	450 mm
Quyruq oturacağı təzyiq aralığı	5-20 kiloqram
Hərtərəfli marşrut	120 mm
Quyruq oturacağı quruluşu	Həssas Qollu Növü
Eksenel vuruş
X-Axis vuruşu	260 mm
Z-Axis vuruşu	520mm
Y-ox vuruşu	± 45mm / ± 50mm
Avtomobil gücü
Spindle (servo) və motor	11kw
X ox (servo) və motor	3.1kw
Z Axis (servo) və motor	3.1kw
Y ox (servo) və motor	2.4 kVt
Güclü baş motoru	5.5 kVt
12- Stansiya Güc Tareti (Bmt45)	Çin Tayvan, Çin King CNC
Güc rəhbəri 0 - dərəcəsi	2
Güc rəhbəri 90 - dərəcəsi	2
Digər
Ağırlıq	3700 kq
Mexaniki ölçülər	2850 * 1780 * 2040

Məhsul xüsusiyyəti və tətbiqi

Turn-dəyirman mürəkkəb maşın aləti yüksək səmərəliliyi və çox funksionallıq xüsusiyyətlərinə malikdir. Səmərəli istehsal tələb edən istehsal sənayesi üçün yüksək bir sıxışmada müxtəlif işləmə tapşırıqlarını yerinə yetirməyə qadirdir. Avtomobil hissələri, ötürmə sənayesi və külək enerjisi istehsalı kimi sahələrdə uzun oxlu işləmə üçün tətbiq olunur.

İstehsal məlumatları

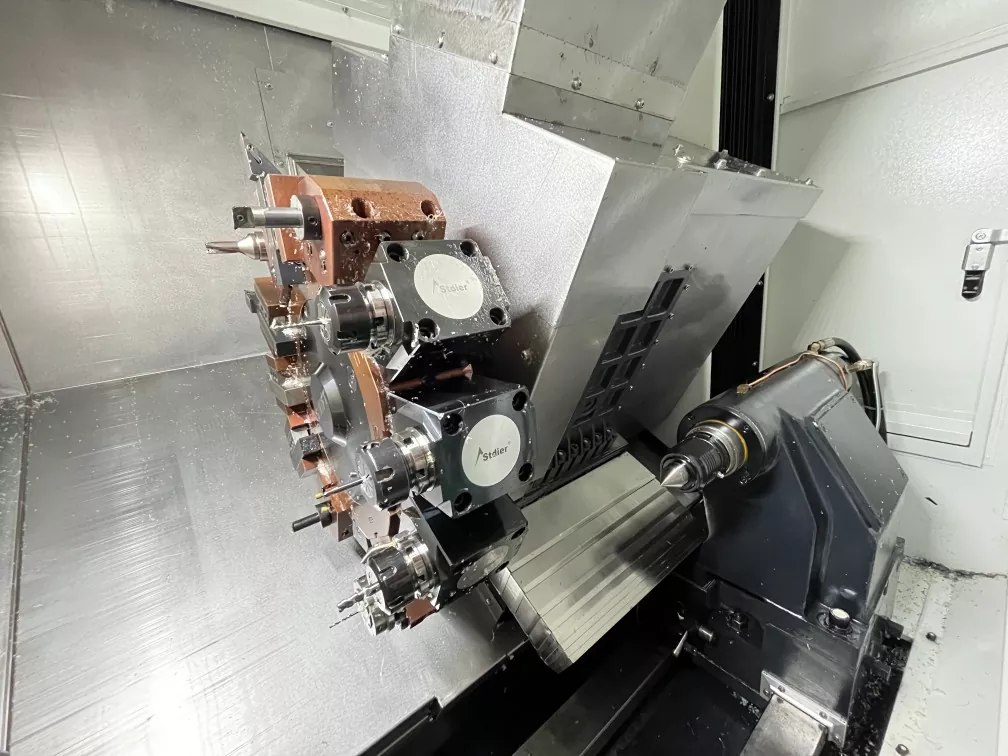

52-tailstock turn-dəyirmanı kompozit CNC maşın maşın alətinin daxili quruluşu, BMT55 Servo ilə idarə olunan torret indeksləmə etibarlılığını yaxşılaşdırır və freze zamanı yüksək sərtliyi təmin edir.
