46 dönüş və freze mürəkkəb CNC dəzgahları

Shadicick yalnız yüksək səviyyəli 46-lik və freze mürəkkəb bir CNC dəzgahları, eyni zamanda xüsusi xidmətlərdə üstündür. Texniki qrupumuz, prosesi diqqətlə tərtib edəcək, alətləri konfiqurasiya edir və bütün müştərilər üçün "bir pəncərə" həlli təmin edən hər bir müştərinin xüsusi ehtiyaclarına əsaslanaraq avtomatlaşdırma həlləri planlaşdıracaqdır. Şurkick seçmək, səmərəli və pulsuz əməliyyatlara nail ola biləcək bir istehsal tərəfdaşı seçmək deməkdir.

Sorğu göndərin

Məhsul təsviri

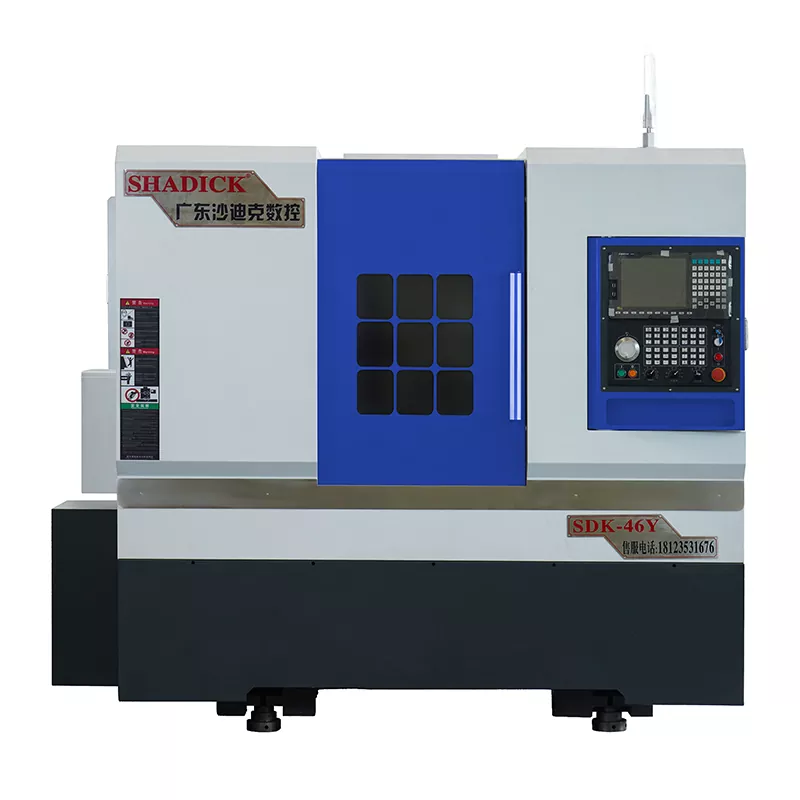

46 dönüş və freze mürəkkəb CNC dəzgahlarımız, mürəkkəb hissə emal etmək üçün əsl Y oxu güc turret nəzarətindən istifadə edir.

Hər ox idxal olunan yüksək dəqiqlikli xətti bələdçilər, roller vintləri və dəqiq rulmanlar ilə təchiz edilmişdir.

Bu, polad hissələrin və paslanmayan poladdan geniş miqyaslı dəqiq bir emal edə bilər, eləcə də mili bitirmə və vurma ucları.

Birbaşa birləşdirilmiş güc qülləsinin Y oxu, dəqiq və yüksək sərtliyi çox yaxşılaşdıran 4 telli dəmir yolu / ikiqat sərt dəmiryolu nəzarətini qəbul edir.

Məhsul parametri (spesifikasiyası)

Emal gücü	46y
Yataq gövdəsini fırlatmaq	Φ450
Ən böyük diametrli emal	Φ350
Mırlatmaq
Burnu	A2-5
Bar diyaframı	Φ46
Mili sürəti	0-6000
Mexaniki dəqiqlik
Təkrar mövqe dəqiqliyini təkrarlayın	± 0.003
Mili atəş	≤0.005 / 100mm
Miras	≤0.005 / 100mm
X, Z Crosshair	≤0.005 / 100mm
X / Z Axis sürətli hərəkət edir	24 m dəqiqə
Eksenel vuruş
X-Axis radiusu	250 mm
Z-Axis vuruşu	400 mm
Y-ox vuruşu	± 35 mm
Avtomobil gücü
Spindle (servo) və motor	7.5 kVt
X ox (servo) və motor	3.1kw
Z Axis (servo) və motor	3.1kw
Y ox (servo) və motor	2.4 kVt
Güclü baş motoru	5.5 kVt

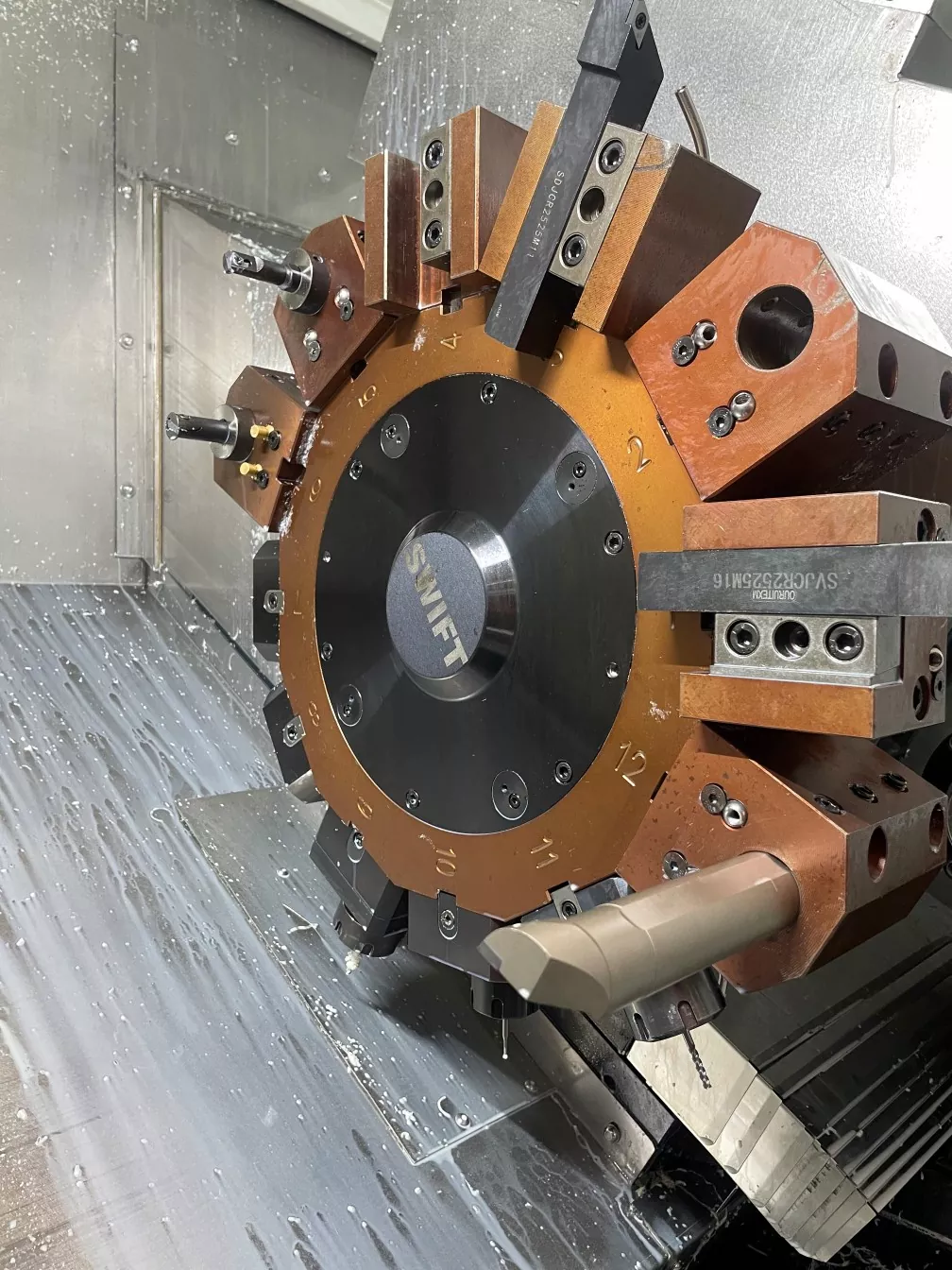

12 - Stansiya Güc Turreti (BMT40)	Çin Tayvan, Çin King CNC
Güc rəhbəri 0 - dərəcəsi	2
Güc rəhbəri 90 - dərəcəsi	2
Digər
Ağırlıq	3600 kq
Mexaniki ölçülər	2730 * 1710 * 1920

Məhsul şənliyi və tətbiqi

Şurkick 46 dönüş və freze birləşməsi CNC dəzgahları bir torna və emal mərkəzinin funksiyalarını birləşdirir. Xüsusi olaraq, məhsulu dəqiq, konsentrat və koaksiallıq üçün yüksək tələblərlə idarə etmək üçün hazırlanmışdır. Adətən, avtomobil, aerokosmik və qəlib istehsal sənayesi kimi sahələrdə ehtiyat hissələrin işlənməsi üçün istifadə olunur. Tək bir sıxma ilə, mürəkkəb hissələrin emalını, istehsal müddətini qısaltmaq və xərclərin azaldılması mümkündür.

İstehsal məlumatları

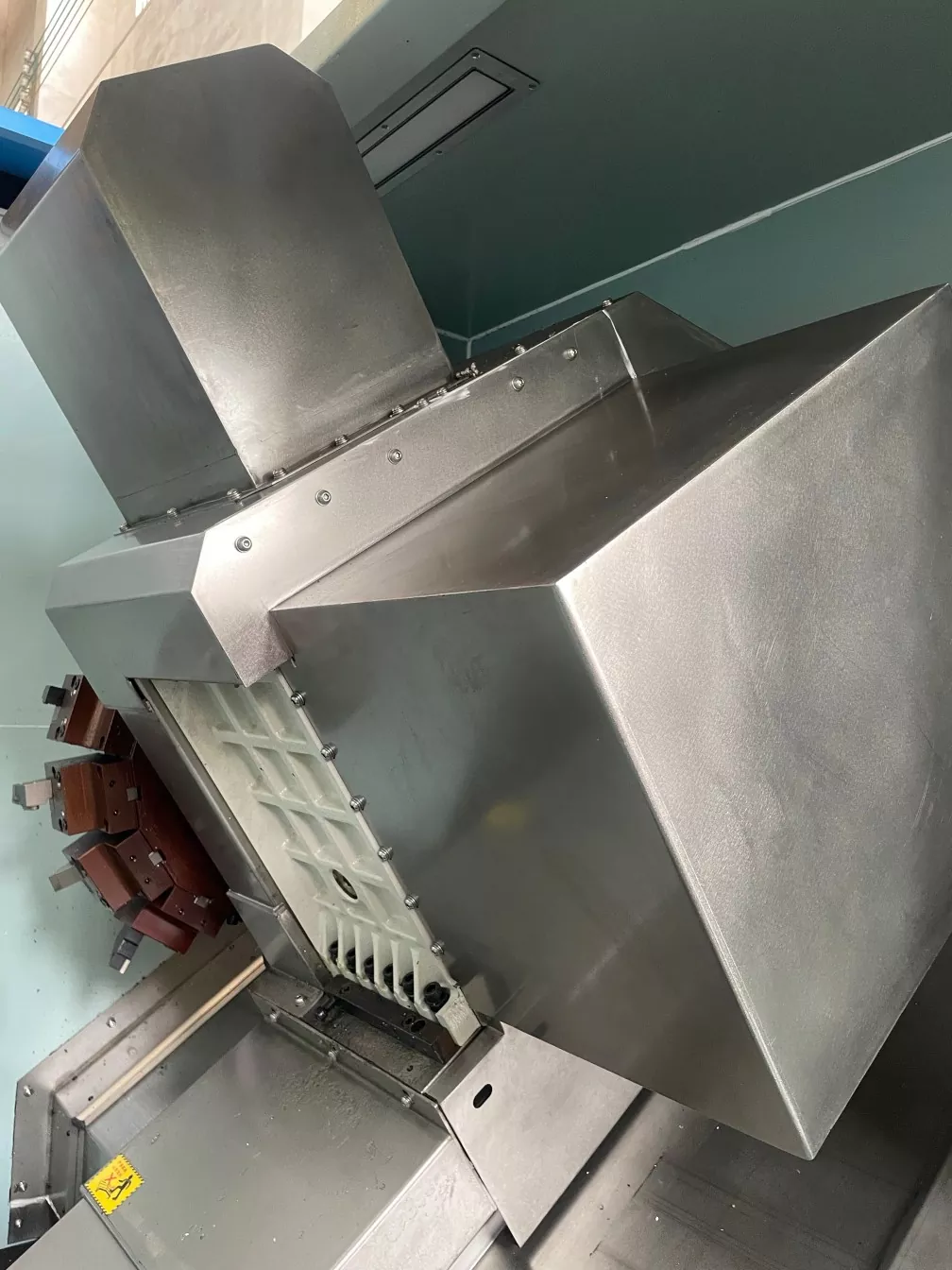

46 dönüş və freze mürəkkəb CNC dəzgahları daxili quruluş ekranı

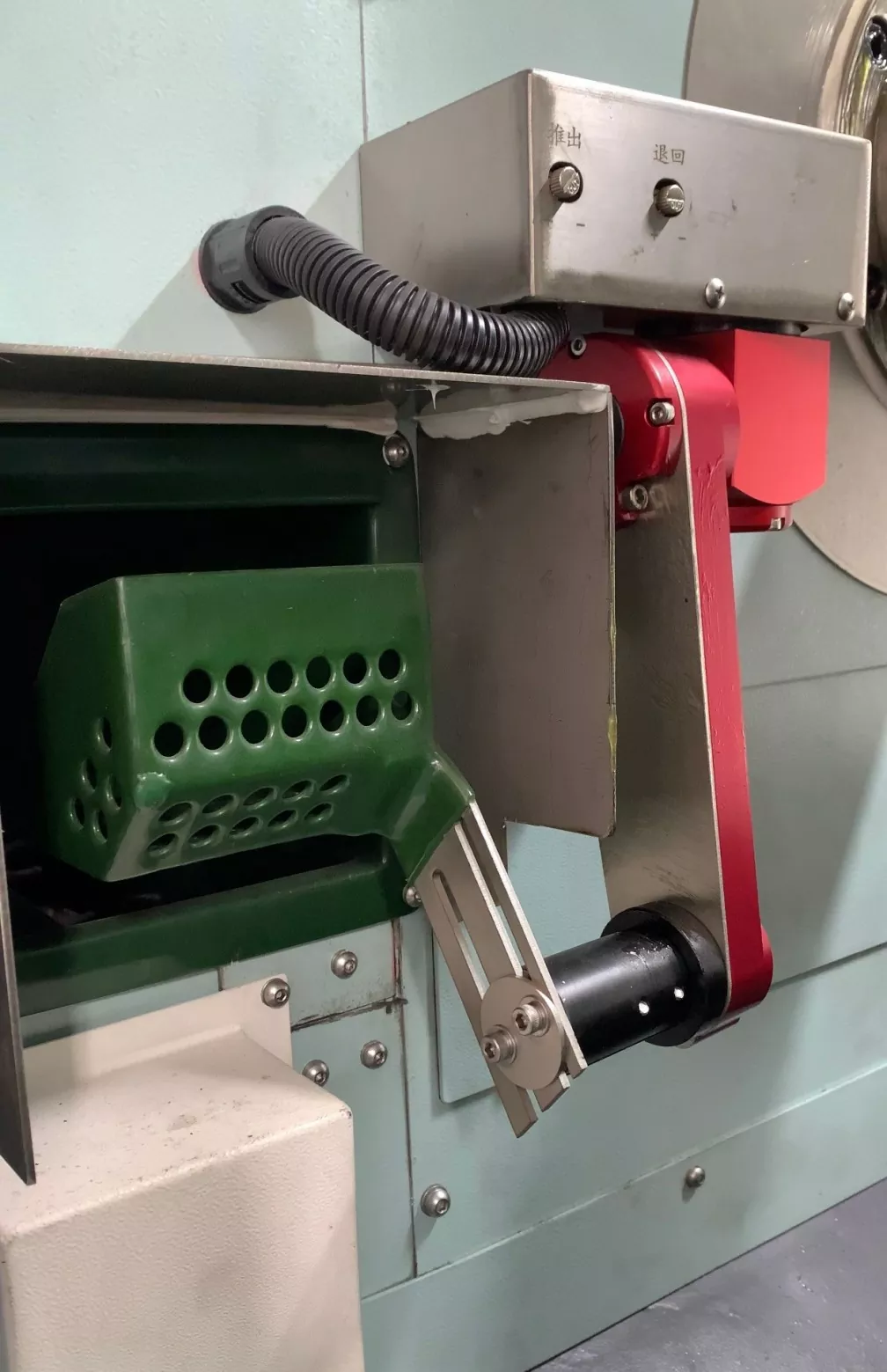

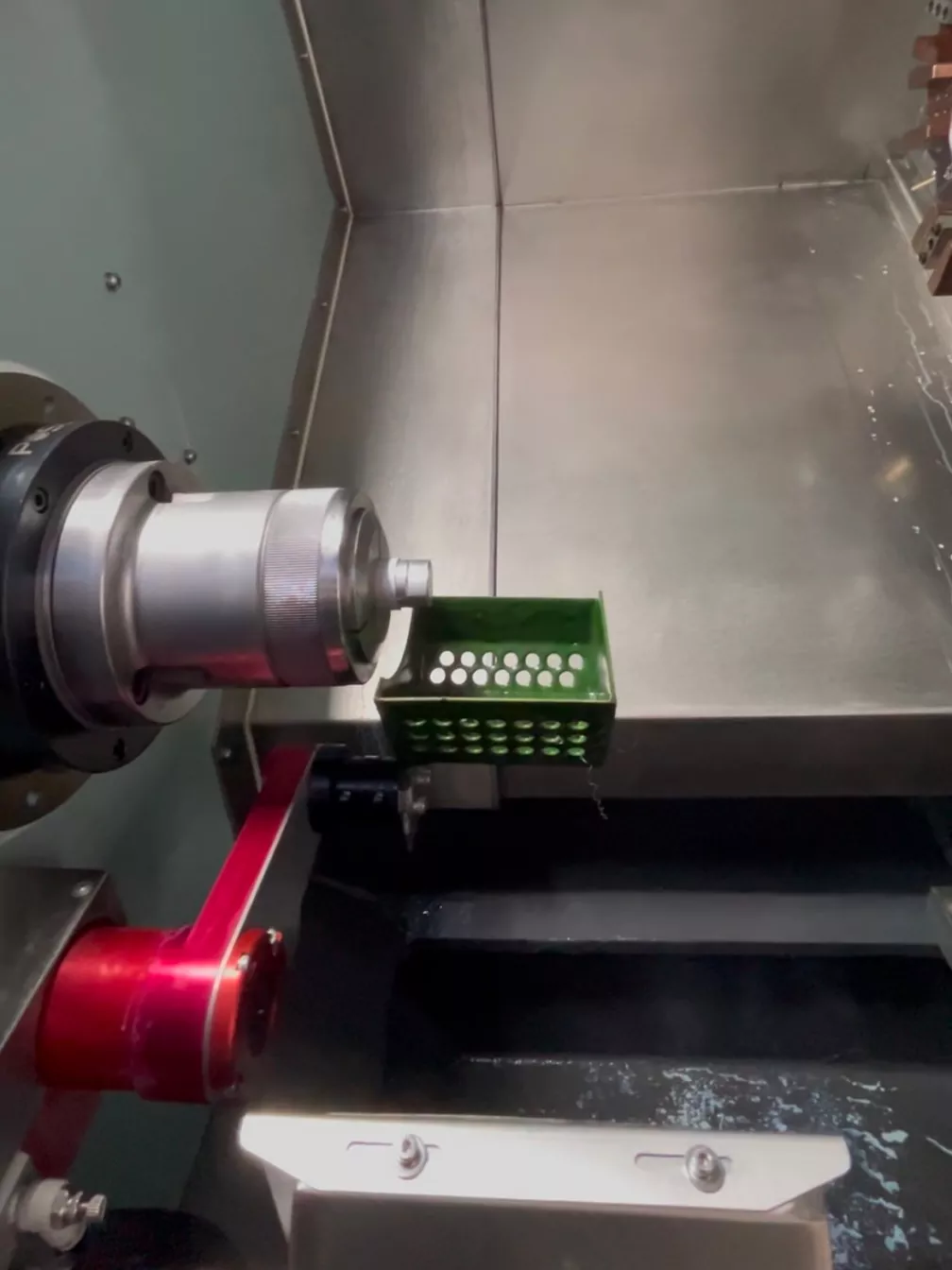

Avadanlıqlarımız bir iş parçası kollektoru və müştərilərin ehtiyaclarına görə avtomatik bir qidalandırıcı qurmağı və xərcləri azalda bilən və xərcləri azalda biləcək bir avtomatik qidalandırıcıya imkan verir.
