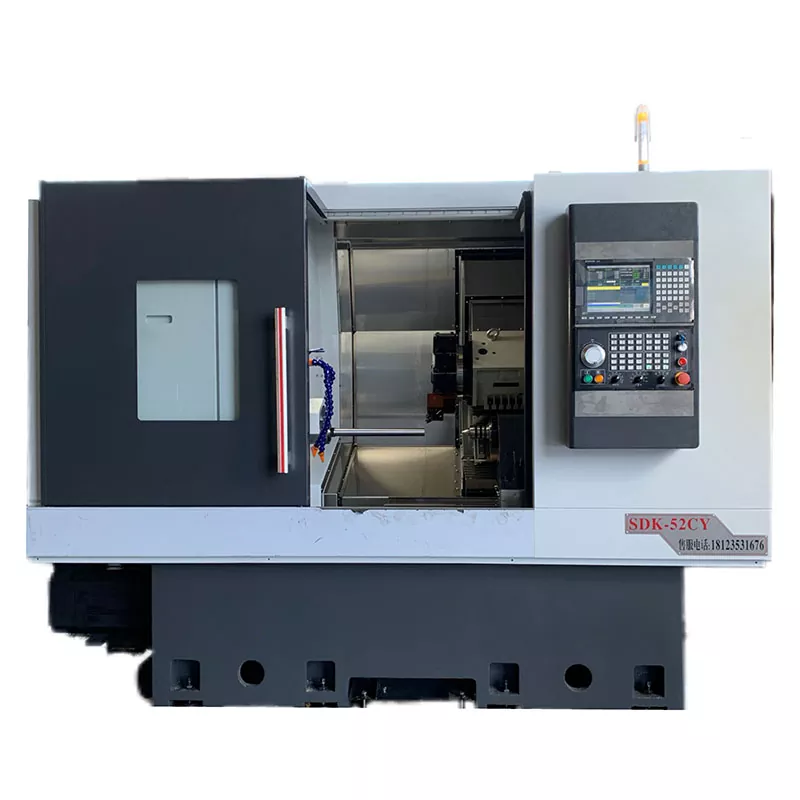

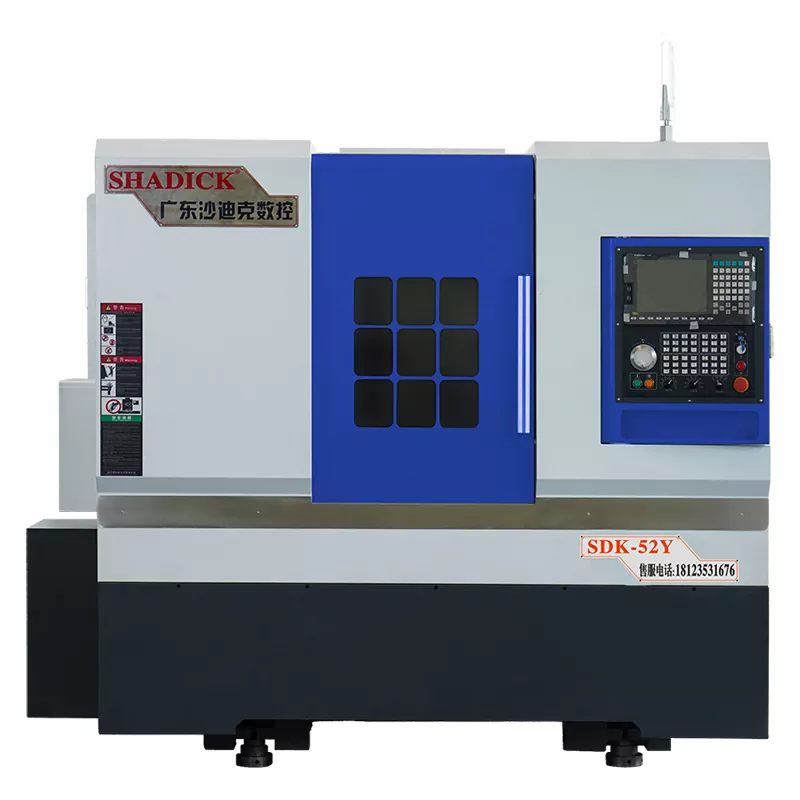

İnterpoled y-ox növbəli dəyirman mürəkkəb CNC dəzgahları

Interpoled Y oxlu Dəyirman Mürəkkəb Maşın alətləri, CNC dəzgahları, Lathe-Mill kompleks maşınları seriyası çərçivəsində inkişaf etmiş bir model kimi, çox prosesli emalın səmərəli inteqrasiyasına nail olmaq üçün Y-oxun dəqiq şaquli yerdəyişməsi ilə özünəməxsus emal metodunu istifadə edir. Bu yenilikçi dizayn yalnız istehsal səmərəliliyini əhəmiyyətli dərəcədə artırmır, həm də səmərəli və yüksək keyfiyyətli istehsal üçün müasir istehsalın aktual tələbləri ilə də problemsiz uyğunlaşır.

Sorğu göndərin

Məhsul təsviri

İnterpoled Y oxlu Dəyirmanı Mürəkkəb Mürəkkəb CNC dəzgahlarımız, idxal olunan yüksək dəqiqlikli xətti bələdçilər, roller vintləri və dəqiq rulmanlar ilə təchiz edilmişdir.

Dörd oxlu bağlantının ağır kəsmə və yüksək sərtliyinin ən böyük üstünlüklərini tam istismar edir.

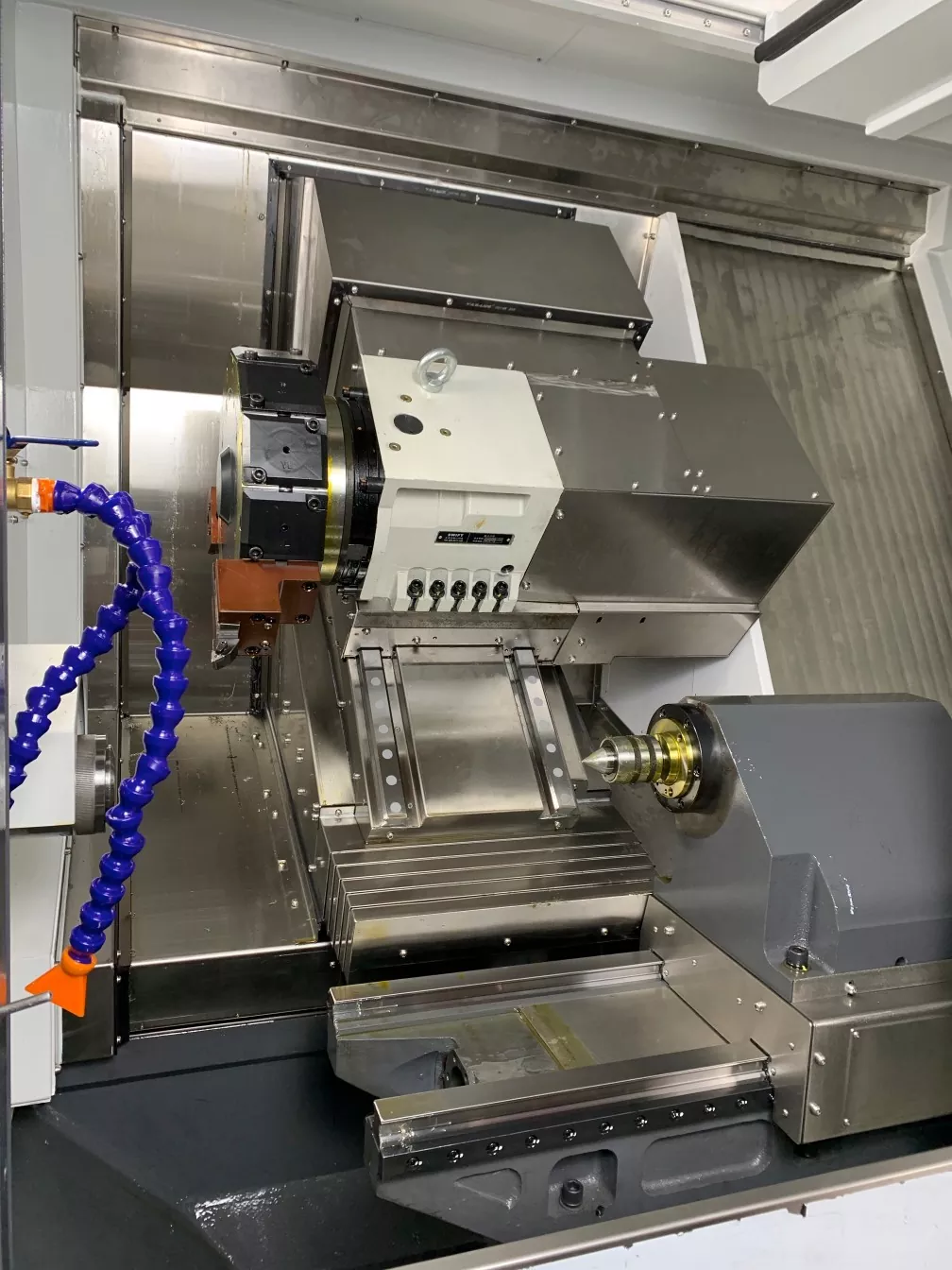

Bu, interpoled y-ox güc turret və quyruq mərkəzi olan bir növbə dəyirmanı bir mürəkkəb emal maşınıdır, düz y oxunu dəyişdirən yeni bir modeldir.

Proqramlaşdırıla bilən hidravlik quyruğu mərkəzi, asan iş parçalanmasını asanlaşdırmaq üçün bir əsas əməliyyatın genişləndirilməsi və ya geri çəkilməsi üçün imkan verir. İki pilləli idarəetmə (sürətli və yavaş) var.

Güc Turreti yüksək sərtlik hissələrini emal etmək üçün istifadə olunur və interpolated Y oxu güc başlığı, make mürəkkəb hissələri ilə birlikdə make markası mürəkkəb funksiyası ilə birlikdə istifadə edilə bilər.

Dəzgahın yatağı 15:30 dərəcə olan bir bucaq nisbəti olan yüksək səviyyəli bir dəmir yolu dizaynı qəbul edir, bu da dəzgahın uzunmüddətli əməliyyat zamanı deformasiya edilməməsini səmərəli şəkildə təmin edə bilər və bu, yaxşı sərtlik və güclü sabitliyə malikdir.

Məhsul parametri (spesifikasiyası)

Emal gücü	52cess
Yataq gövdəsini fırlatmaq	Φ600
Ən böyük diametrli emal	Φ350
Mırlatmaq
Burnu	A2-6
Bar diyaframı	Φ52
Mili sürəti	0-4500
Mexaniki dəqiqlik
Təkrar mövqe dəqiqliyini təkrarlayın	± 0.005
Mili atəş	≤0.005 / 100mm
Miras	≤0.005 / 100mm
X, Z Crosshair	≤0.005 / 100mm
X / Z Axis sürətli hərəkət edir	24 m dəqiqə
Quyruq oturacağı səyahət
Quyruq kolununun spesifikasiyası	Mo'nin 4 #
Quyruq oturacağı səyahət	500 mm
Quyruq oturacağı hərəkəti metodu	sürüşmə
Chuck-in ən yaxşı məsafəsi	630 mm
Quyruq oturacağı təzyiq aralığı	5-20 kiloqram
Hərtərəfli marşrut	120 mm
Quyruq oturacağı quruluşu	Həssas Qollu Növü
Eksenel vuruş
X-Axis Səyahət Radiusu	260 mm
Z-Axis vuruşu	620mm
Y-ox vuruşu	+ 60mm-68mm
Avtomobil gücü
Spindle (servo) və motor	11kw
X ox (servo) və motor	3.1kw
Z Axis (servo) və motor	3.1kw
Y ox (servo) və motor	2.4 kVt
Güclü baş motoru	5.5 kVt
çırpınmaq
çırpınmaq	Bmt55
Digər
Ağırlıq	5000 kq
Mexaniki ölçülər	2900 * 1950 * 2100

Məhsul şənliyi və tətbiqi

İnterpolated Y oxlu Turn-Mill Kompleksi CNC dəzgahları, xüsusən də müxtəlif üstünlüklər, avtomobil hissələri, tibbi avadanlıqlar, tibbi avadanlıqlar və s. Kimi yüksək dəqiqlik və mürəkkəb hissələrin emalında geniş istifadə olunur. Bundan əlavə, hissələri, silindrik səthlər, konik səthlər, pilləli səthlər, sferik səthlər, sferik səthlər və digər növ fırlanan səthlər kimi mürəkkəb həndəsi formalar, müxtəlif ölçülər və yüksək dəqiqlik tələbləri olan hissələri emal etmək üçün də istifadə edilə bilər.

İstehsal məlumatları

Bir vida çubuğu və servo motoru tərəfindən idarə olunur və idarə olunur. Hərəkət və thrust üçün proqram təlimatları təyin edilə bilər və əməliyyat sadədir.

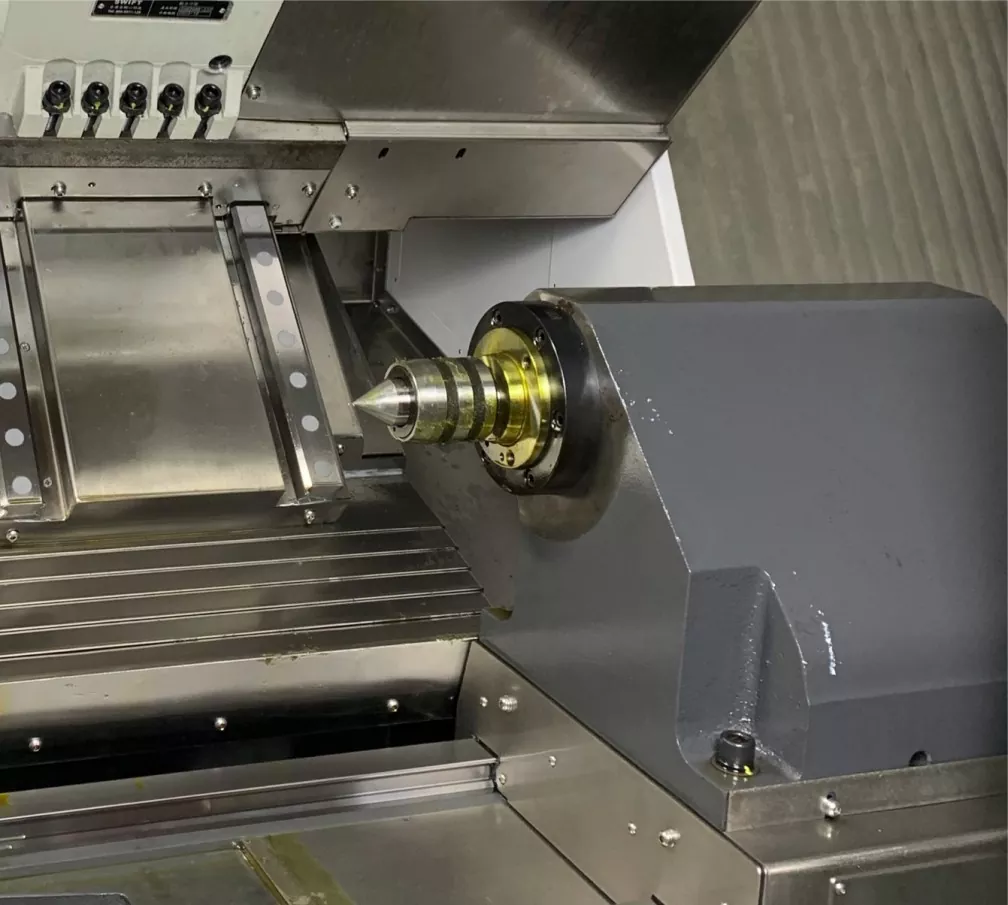

Ultra uzun və qamətli şaft hissələrini emal edərkən, yuvarlaqlığı və konsentriyanı təmin etməyi asanlaşdıran proqramlı hidravlik quyruğunun dizaynını qəbul edir.

Proqramlaşdırıla bilən hidravlik quyruğu, M-Kodlar və K-Kodlar vasitəsilə quyruğunçının irəli, geriyə hərəkəti və dayanmasını idarə edə bilər. Üstəlik, təzyiqin özbaşına tənzimlənməsinə imkan verir. Sadə, rahat, təhlükəsiz və etibarlıdır.
